TVS工作原理:
TVS的作用是在瞬態過電壓發生時，它們能迅速將電流分流到地線，限制電壓峰值，防止ECU關鍵組件失效。這是一種低成本且有效的保護手段，通常被集成在汽車電源、CAN總線（Controller Area Network）、LIN總線（Local Interconnect Network）或其他數據通信線路中。因此，它們是現代汽車電子系統設計中的標準組成部分。
芯力特TVS產品:
芯力特深耕車規CAN/LIN通訊接口芯片，在廣泛的應用中了解客戶的需求，推出汽車級TVS產品，助力車規CAN/LIN通訊接口保護。
本次重點介紹5款TVS產品，其中2款為最新推出的高性能TVS，新一代TVS在關鍵參數上實現顯著突破，特別是在超低寄生電容(Cj)方面表現突出，為高速通信應用提供更優保護方案。

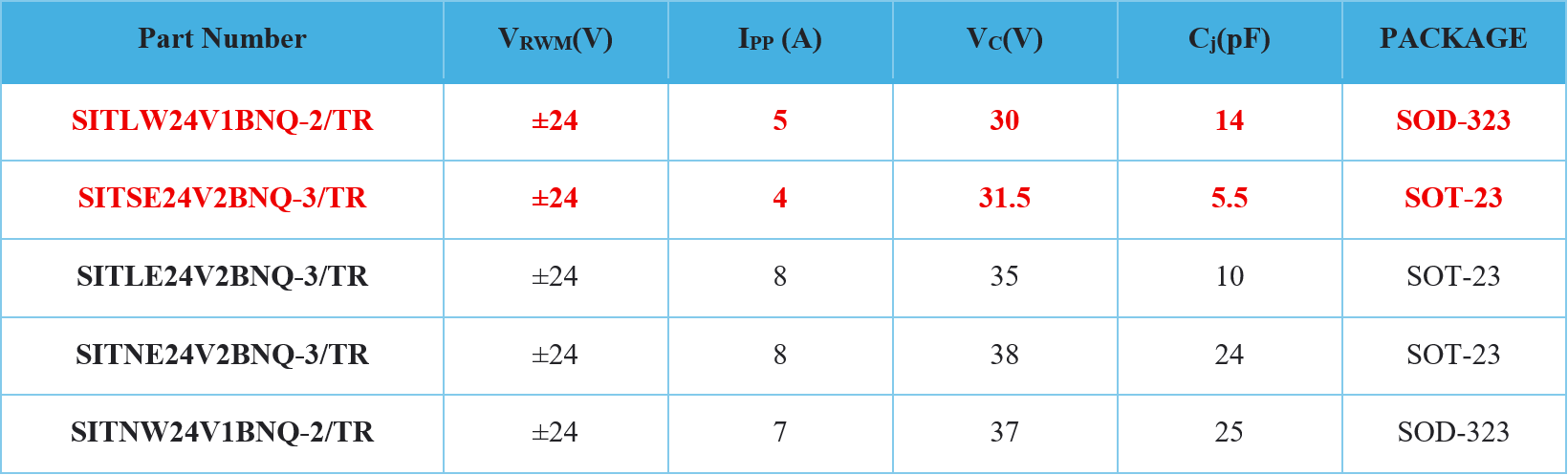

1. TVS型號和典型參數(紅色為新產品)
2. TVS產品詳細參數介紹
(1). SITLW24V1BNQ-2/TR
產品特性：
截止電壓VRWM：±24 V
漏電流IR：50 nA
鉗位電壓Vc: 30 V
峰值電流 Ipp：5A
結電容 Cj:14 pF
封裝類型：SOD-323
應用場合：
LIN總線保護
防護等級
IEC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)
ISO 10605 (ESD): ±30kV (contact discharge)

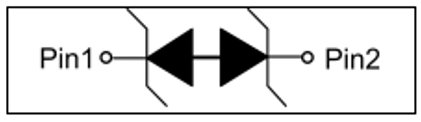

電路框圖
(2). SITSE24V2BNQ-3/TR
產品特性：
截止電壓VRWM：±24 V
漏電流IR：50 nA
鉗位電壓Vc: 31.5 V
峰值電流Ipp：4A
結電容 Cj : 5.5pF
封裝類型：SOT-23
應用場合：
CAN/CAN FD總線保護
防護等級
EC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)
ISO 10605 (ESD): ±30kV (contact discharge)

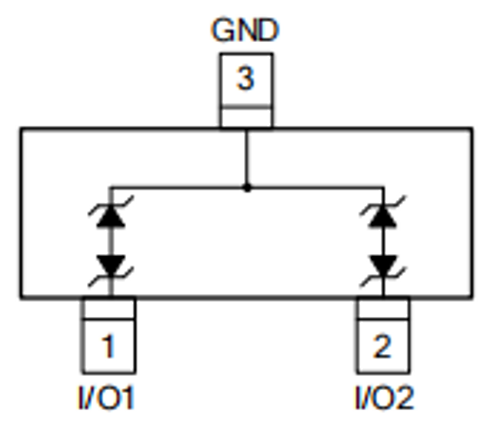

電路框圖
(3). SITLE24V2BNQ-3/TR
產品特性：
截止電壓VRWM：±24 V
漏電流IR：50 nA
鉗位電壓Vc: 35 V
峰值電流 Ipp：8 A
結電容 Cj:10 pF
封裝類型：SOT-23
應用場合：
CAN/CAN FD總線保護
防護等級
IEC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)
ISO 10605 (ESD): ±30kV (contact discharge)
電路框圖
(4). SITNE24V2BNQ-3/TR
產品特性：
截止電壓VRWM：±24 V
漏電流IR：50 nA
鉗位電壓Vc: 38 V
峰值電流 Ipp：8 A
結電容 Cj:24 pF
封裝類型：SOT-23
應用場合：
CAN總線保護
防護等級
IEC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)
ISO 10605 (ESD): ±30kV (contact discharge)
電路框圖
(5). SITNW24V1BNQ-2/TR
產品特性：
截止電壓VRWM：±24 V
漏電流IR：50 nA
鉗位電壓Vc: 37 V
峰值電流Ipp：7 A
結電容 Cj : 25 pF
封裝類型：SOD-323
應用場合：
LIN總線保護
防護等級
EC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)
ISO 10605 (ESD): ±30kV (contact discharge)

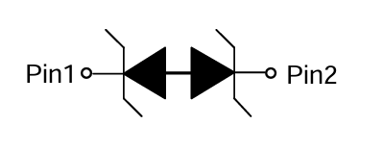

電路框圖

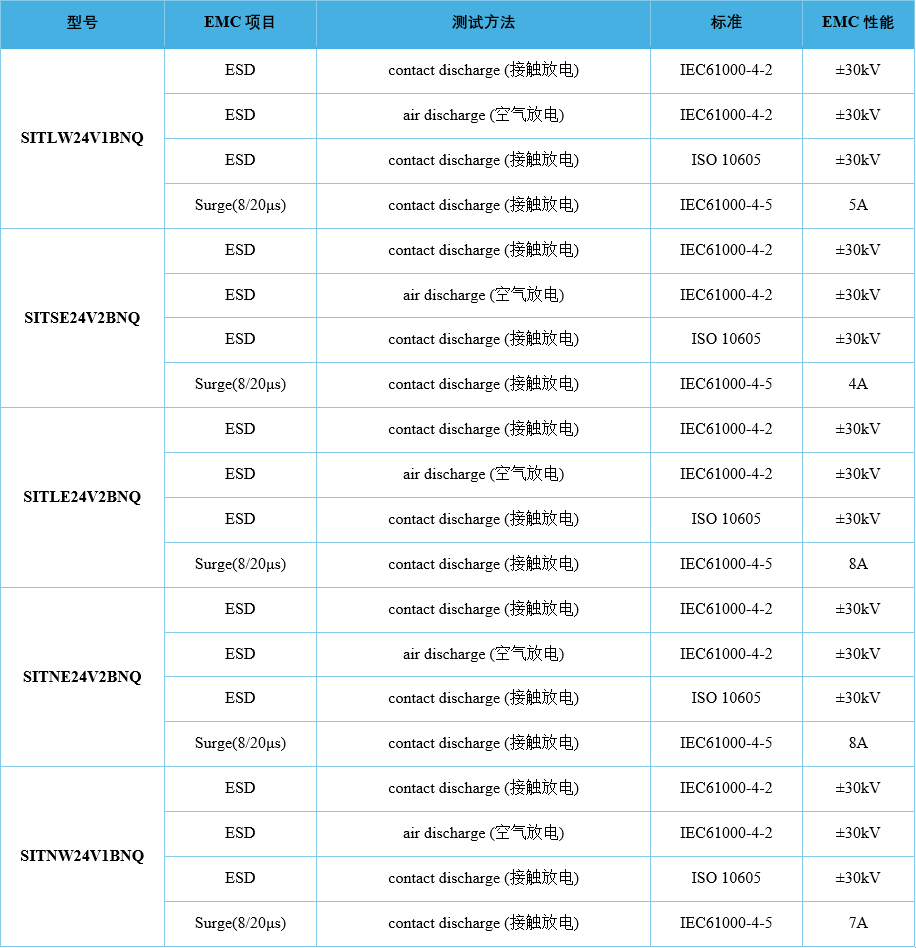

3. EMC性能表一覽
4. 應用示意圖

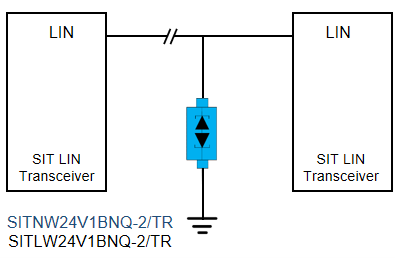

Lin總線接口ESD保護方案

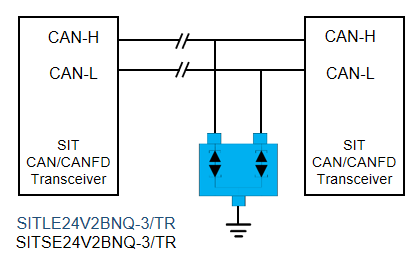

CAN/CAN FD總線接口ESD保護方案

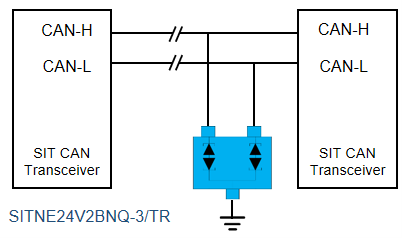

CAN總線接口ESD保護方案
