CAN FD芯片SIT1051雙電源異步上電通信應用

芯力特自主研發的SIT1051T/3芯片是一款應用于CAN協議控制器和物理總線之間的高性能CAN FD收發器芯片,可應用于卡車、公交、小汽車、工業控制等領域，總線耐壓達到±70V，支持5Mbps CAN FD靈活數據速率，具有在總線與CAN協議控制器之間進行差分信號傳輸的能力。

SIT1051T/3設置了兩個供電引腳,分別是VCC和VIO，如下圖：

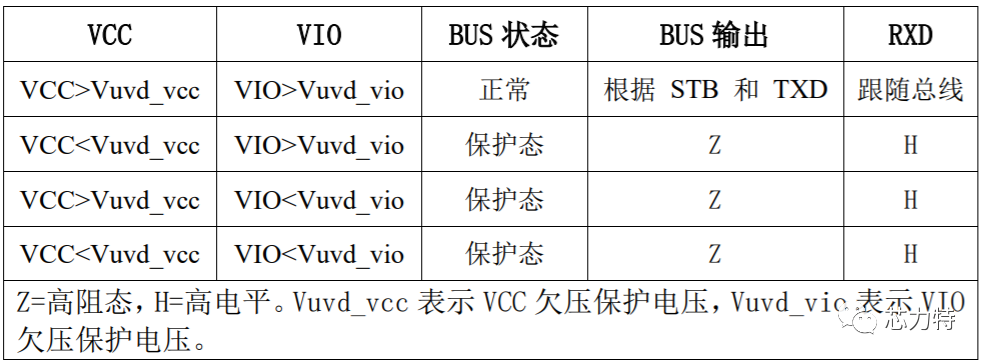

VCC與VIO必須都供電，芯片才能正常工作，當SIT1051T/3所在的系統MCU是3.3V供電時，VIO接3.3V；當其所在的系統MCU是5V供電時，VIO接5V；兩個引腳都具有欠壓保護功能，如下圖當VCC與VIO引腳電壓小于欠壓保護電壓時總線CANH、CANL及RXD的狀態：

只要VCC和VIO其中有一個電壓輸出低于其欠壓保護電壓，芯片CANH、CANL就輸出高阻狀態，此時不影響總線。

另外,當VCC與VIO不同時上電，在芯片開始工作的瞬間，SIT1051T/3也不會對總線造成干擾，具體測試如下：

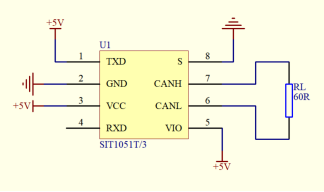

測試電路

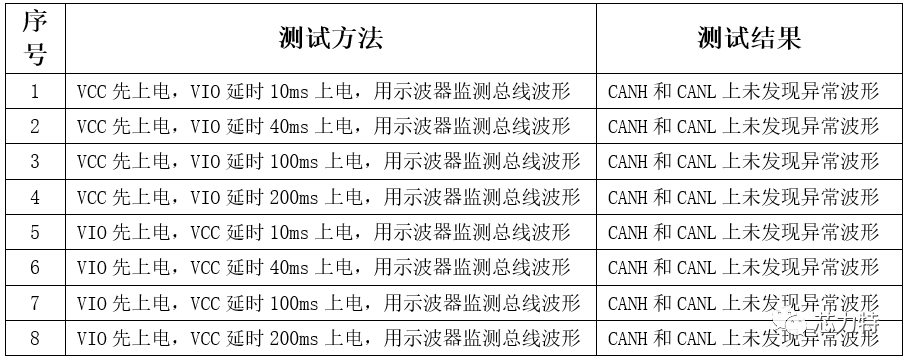

分別對VCC與VIO先后供電作了如下測試：

其中部分測試波形如下：（示波器通道1(黃色)接VIO，通道4（綠色）接VCC，通道2（藍色）CANH,通道3（紫色）接CANL）

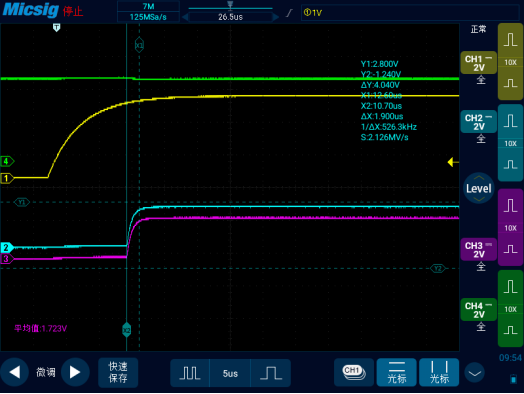

VCC先上電，VIO延時10ms上電

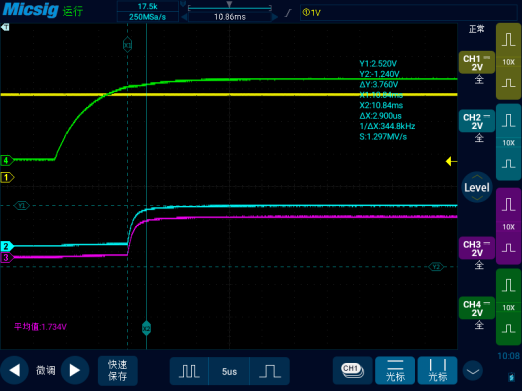

VIO先上電，VCC延時10ms上電

由上述測試波形可以得知：

1. VCC先上電，VIO延時上電時，CANH和CANL上未發現異常波形，不會對總線產生干擾；
2. VIO先上電，VCC延時上電時，CANH和CANL上未發現異常波形，不會對總線產生干擾。

結合以上所述，可知SIT1051T/3 VCC與VIO先后供電不干擾總線通信。
