SIT1028Q是一款內部集成高壓LDO穩壓源的本地互聯網絡（LIN）物理層收發器，可為外部ECU（Electronic Control Unit）微控制器或相關外設提供穩定的5V/3.3V電源，該LIN收發器符合LIN2.0、LIN2.1、LIN2.2、LIN2.2A、ISO 17987-4:2016 (12V) 和SAE J2602標準。主要適用于使用1kbps至20kbps傳輸速率的車載網絡。SIT1028Q的LIN總線輸出引腳具有內部上拉電阻，具有總線輸出波形整形功能以減少電磁輻射（EME）。SIT1028Q以TXD引腳作為輸入端，將微控制器的低壓信號發送至LIN總線，同時LIN引腳接收總線上的數據流，并由接收器的輸出引腳RXD將數據傳回微控制器或傳送到其它微控制器。
SIT1028Q可在5.5V~28V工作電壓范圍內，支持12V 應用。SIT1028Q在休眠模式下可實現極低電流消耗，發生故障時可快速地將功耗降至最低，并且可通過LIN總線進行遠程喚醒，或通過EN引腳上的消息將器件置于正常工作模式。SIT1028Q提供一個5V/3.3V穩壓源的上電與掉電檢測輸出引腳RSTN，以便于微控制器對穩壓源的供電情況進行監測。

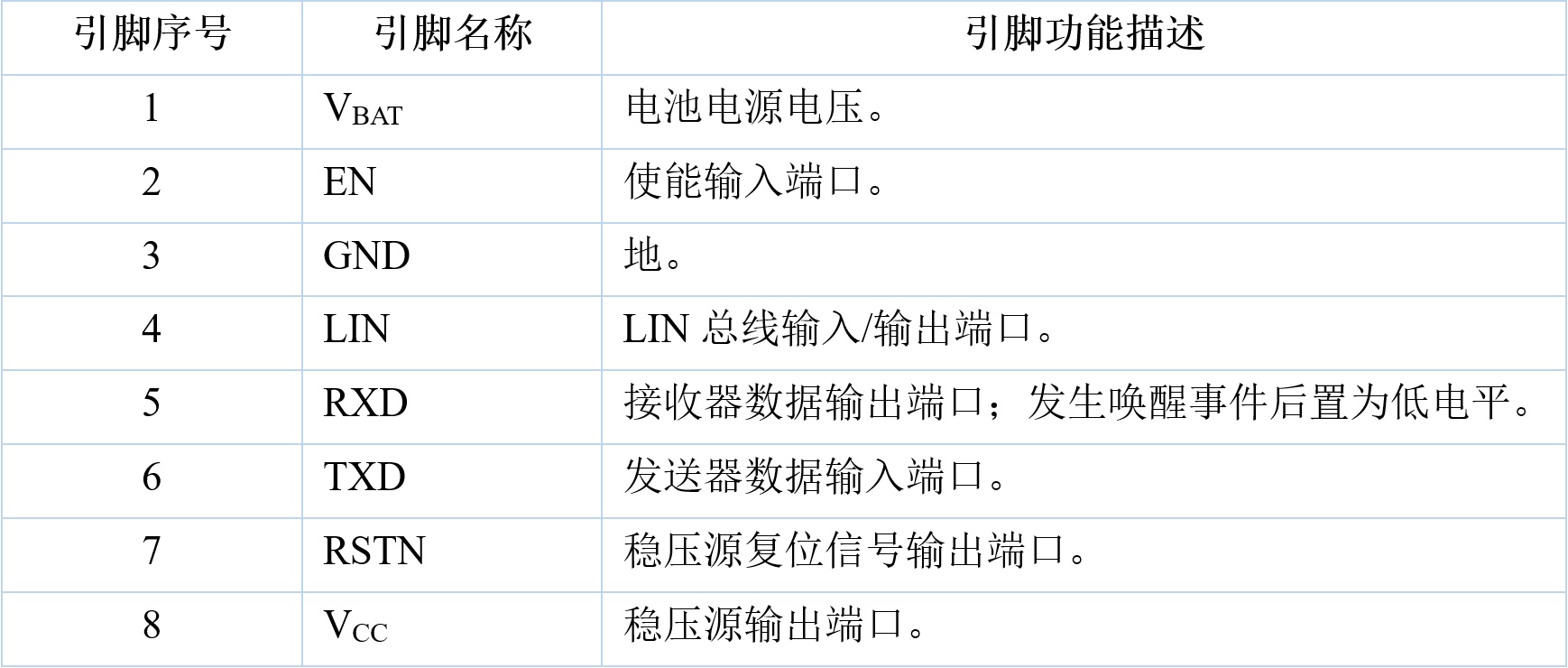

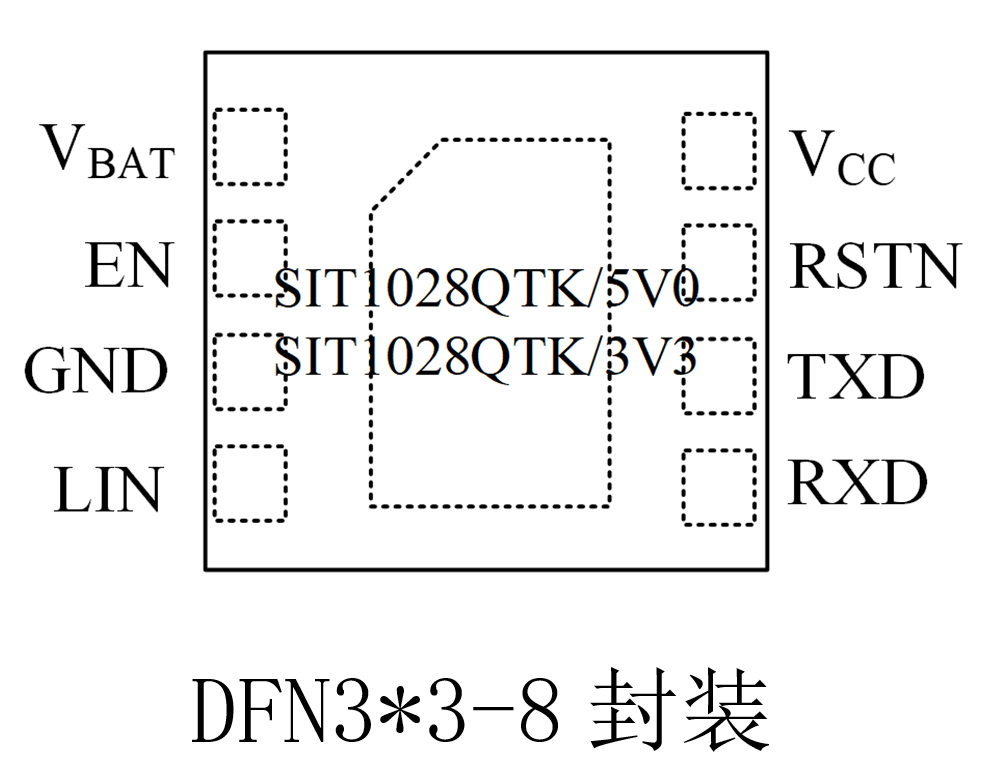

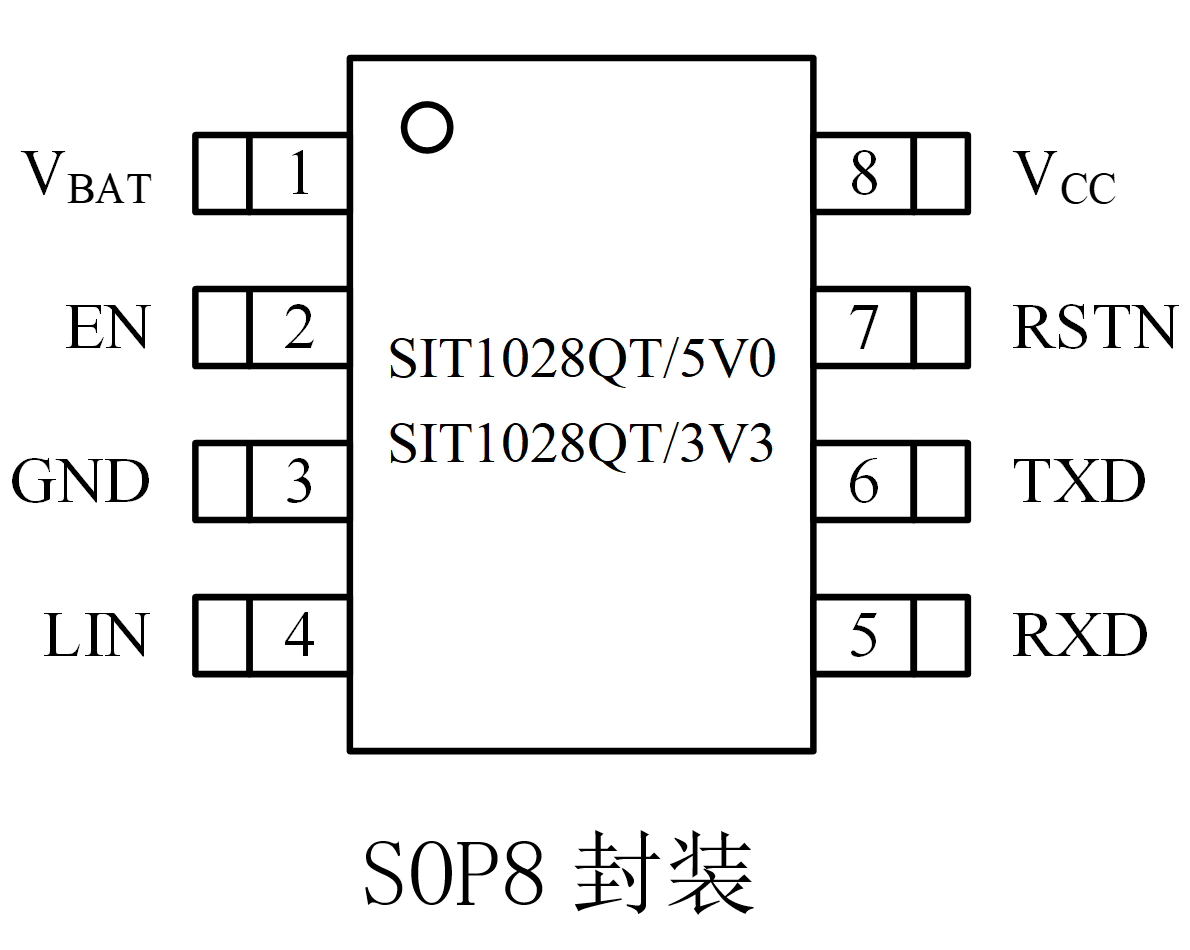

SIT1028Q提供SOP8和DFN3*3-8兩種封裝，引腳分布圖如下：
主要特點如下：
帶高壓LDO 5V/3.3V穩壓源輸出；
內置過溫保護功能（熱關斷）；
內置顯性超時功能；
總線限流保護功能；
5V/3.3V穩壓源限流保護功能；
穩壓源輸出欠壓檢測功能；
極低功耗的休眠模式；
支持總線遠程喚醒；
LIN數據傳輸速率可達20kbps；
符合AEC-Q100要求
汽車上有部分ECU對PCB的面積要求嚴格，如雨刮器控制模塊、座椅加熱模塊、方向盤加熱模塊、車窗控制模塊等，這些ECU一般使用LIN通信，此時集成LDO和LIN收發器的芯片就有很大的面積和成本優勢，芯力特LIN Mini SBC SIT1028Q可滿足這種需求。下圖是SIT1021Q的典型應用和SIT1028Q的典型應用：

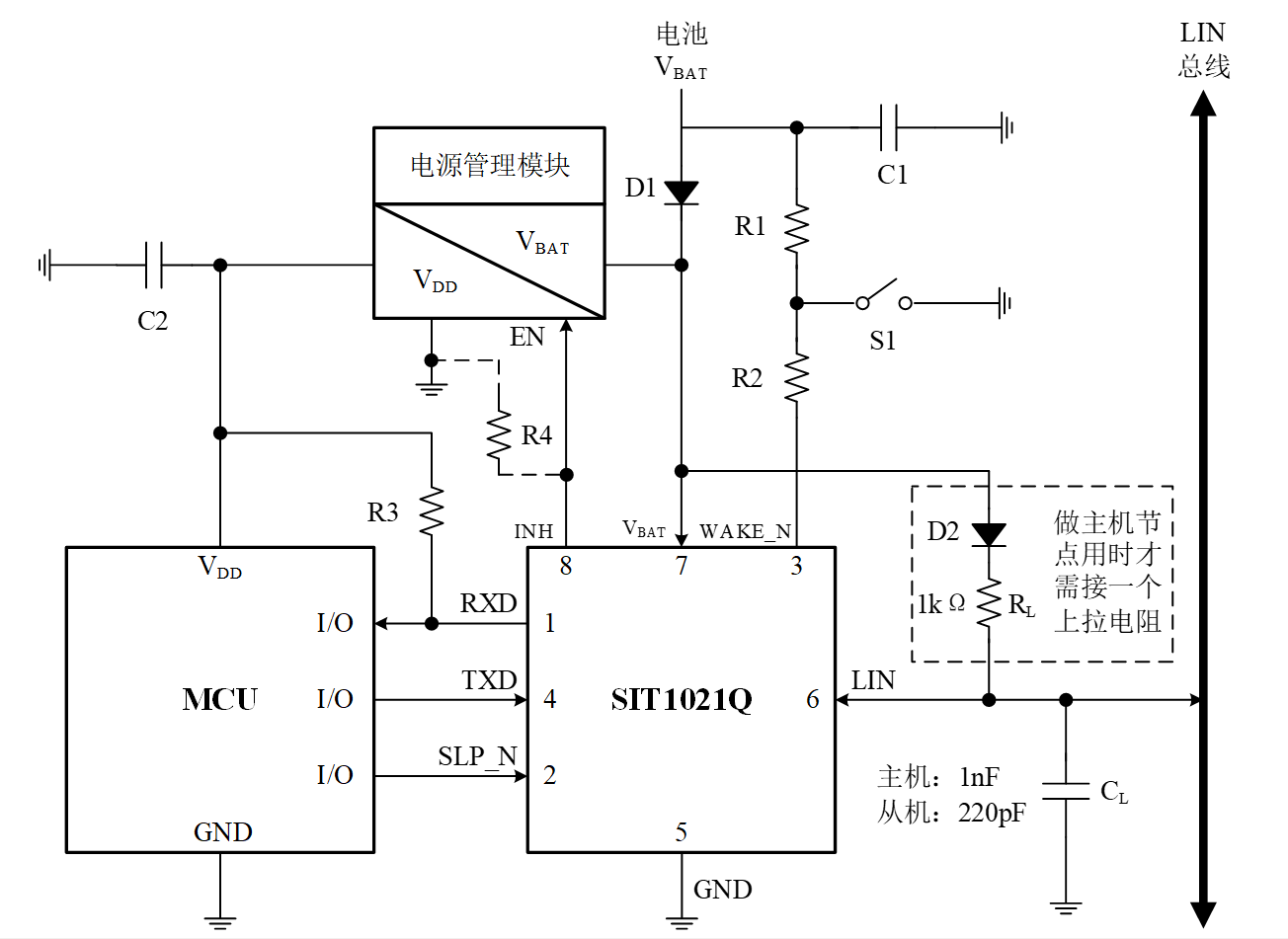

SIT1021Q典型應用

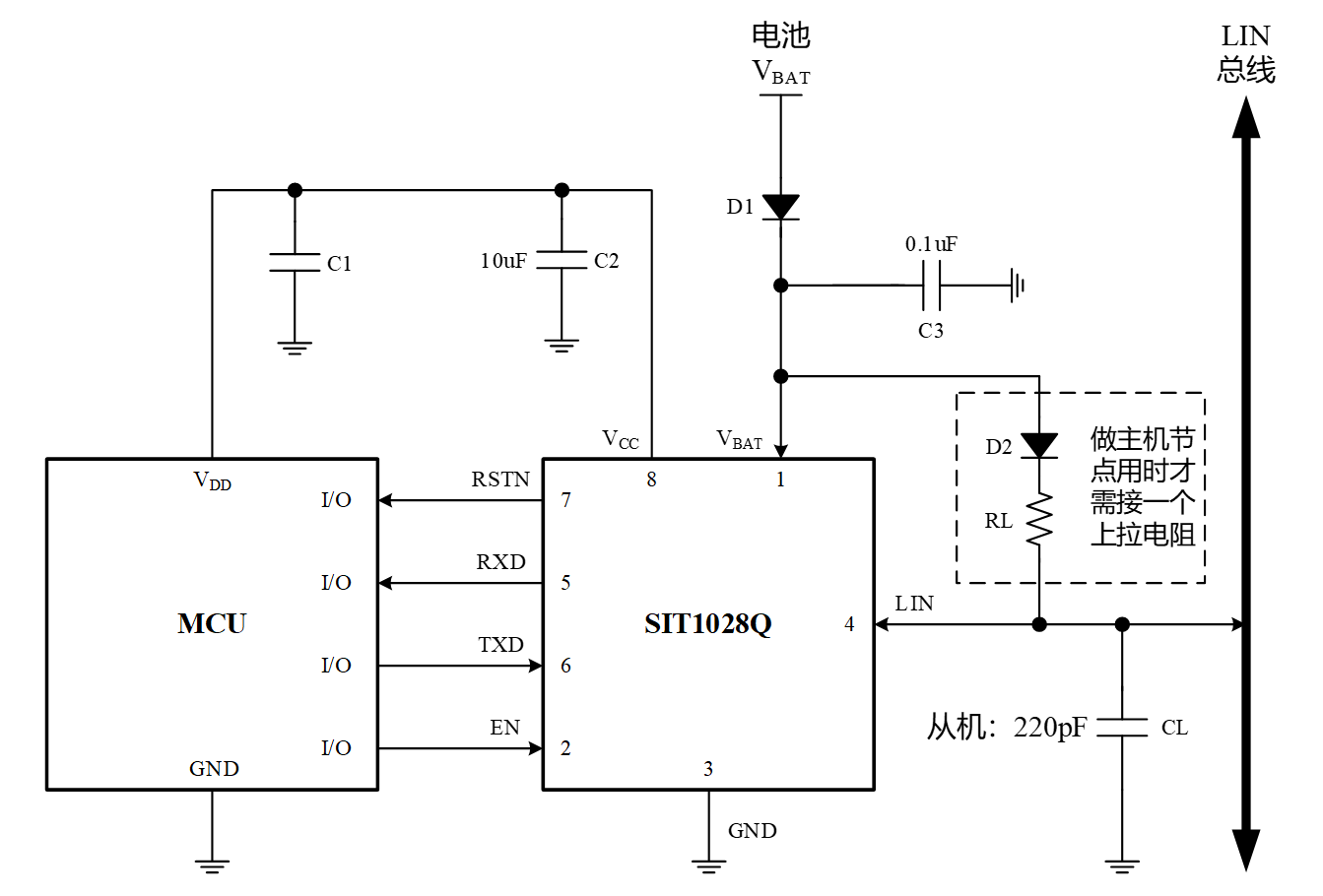

SIT1028Q典型應用
由以上兩圖可以看出SIT1028Q比SIT1021Q應用更加簡單，元器件更少，不僅可以節約PCB空間，還能降低產品成本。
SIT1028Q從2022年量產以來，作為國內第一款量產的LIN Mini SBC芯片已經被多家主機廠采用，出貨量已達數百萬顆，產品品質得到了廣大客戶的認可。
